一、实验室通风系统的概念
1）什么叫通风系统？通风系统分为排风系统和新风系统。排风系统就是将实验室内对人体有害气体直接或经过滤处理后排放到室外；而新风系统是按一定比例将室外的清新空气补充到房间来，根据实验的需要将实验室的压力调整到负压或微负压 的状态，从而保持实验室内的空气条件符合卫生标准和满足生产要求的标准。
2）通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为整体通风和局部通风；整体通风是指将整个房间的空气进行通风换气的一种方式，而局部通风是指通风的范围是在有害物质形成比较集中，或是实验人 员经常停留的小范围内的通风方式。
3）实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。
二、实验室通风系统的组成
1）实验室终端通风设备主要包括：通风橱（桌面式通风橱）、原子吸收罩、万向排烟罩、排气试剂柜等。
2）排风系统主要包括：风机、风管、风阀、消音器、废气处理装置等。
三、实验室通风设备简介
1）通风橱的标准规格（长L×宽W×高H）分别为L1.2米、L1.5米、L1.8米×W0.8米×H2.35米。通风橱的主要结构为：①箱体：通风橱的箱体可分为钢制、PP、玻璃钢、不锈钢等材质；②台面及内村板：常用实心理化板、环氧树脂板、不锈钢板等 耐腐蚀、耐酸碱、耐高温材质，如果实验的 腐蚀性比较严重，箱体内部除了需要采用用不锈钢板外，还需要在板材表面做Epoxy静电喷涂耐腐蚀处理；③活动拉门：一般采用5mm钢化玻璃镶嵌于PVC边框内，使实验人员可随时掌握箱体内实验 的变化，并且对实验人员多一层防护，同时使有害气体通向通风柜的内部管道；④导流板：控制气流在通风柜的流动方向，减少外部空气进入通风橱时由于方向不固定造成的扰流或涡流，从而提高排放效率(会对嗓声及静压产生影响)；⑤集风 罩：位于通风柜的顶部，将通风橱内的气体导向出风口排放(对通风柜的效率和噪声有着重要的影响); ⑥调节风阀：重要的选配辅件，来调节通风橱的排风量以及面风速，通常可分为电动和手动风阀两种；⑦单口水龙头、水考克、小水杯：可根据实验需要进行选配的辅件。
2）万向排烟罩：主要为PP和铝合金材质，对接风管直径为110mm。
3）原子吸收罩：主要为不锈钢和PP材质，常用罩口规格为400x400mm。

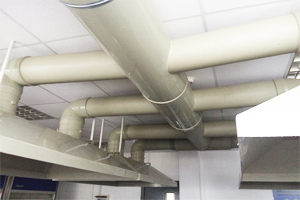

四、通风管道的材质要求
1）对于一般的普通建筑，若室内排出的气体没有腐蚀性，通风管道可以采用镀锌钢板；对于产生有腐蚀性气体的实验室，风管应采用耐腐蚀材料的PP风管或玻璃钢风管。在一般的实验室通风工程，室内大多采用PVC风管、室外采用玻璃钢风管(常 用于北方气温较低环境下）。
2）对于室内层高不足的实验室或采用大型风管的实验室，一般采用矩形风管，以便与现场空间匹配，在满足风管要求的前提下，尽量减小风管占用空间。圆形风管采用插件连接，矩形风管采用法兰方式连接，根据实际情况也可采用插件方式连接。

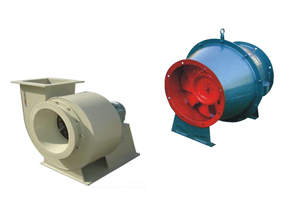

五、风机的种类
风机主要有轴流风机、斜流风机、离心风机。轴流风机、斜流风机适用于风压小、管路短的通风系统，如，直接排至窗外或墙外的通风系统，简称：直排；玻璃钢离心风机适用于管路长的通风系统，如，通过风管井或外墙接管排至屋顶，简称：屋顶排放。风机的材质：一般分为玻璃钢、PP、PVC等。选用风机时，由于国内厂家风机参数有一定水分，应该适当放一定的余量；风机的型号可根据系统的总排风量和系统阻力选用。单台通风橱的系统阻力约80-100Pa，单个弯头阻力约40-50Pa。

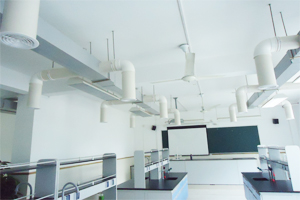

六、实验室通风系统设计
1）对于客户要求对实检室进行通风设计的，通风换气量可根据房间的换气次数来确定，实检室的换气次数取每小时8-12次，特殊情况可以相应增大。房间通风一般选择500×500的铁皮罩作为通风末端设备，每个通风罩通风量可达到600m3/h，房 间的长x宽×高x 10 (换气次数)=房间每小时的通风量，然后房间每小时的通风量除以600来确定通风罩的数量，支、干管风速按照6m/s计算；
2）通风控制系统可根据不同的情况采用不同的控制方式，如，单台通风设备定风量通风控制系统、多台通风设备变频控制系统、多台通风设备变频+变风量通风控制系统。
七、补风系统
1）空内放置 N 台通风柜或喜户要求时需要对室内进行补风，补风量一般为排风量的70%(门窗可补30%左右)；补风系统应尽量靠近排毒柜，以免影响实检空内空调、采暖系统，而且补风还需进行理预处理，方可送入实检室。
2）补风的方式有多种1通过室内空调补风；2在天花板上放置一段风管与室外相连，达到自然补风；3使用补风型通风柜；4在通风系往外安装补风系统；
3）如果做补风系统，根据房间的密闭情况确定补风量，最大补风量为通风量的70%，最小为 20%，主管道的风速可设为8m/s。

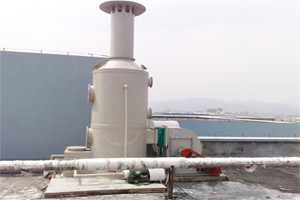

八、废气处理
1）有机废气处理采用活性球吸附，其中国产活性炭每片数干元，吸附率达到70%，进口活性炭每片数万元，吸附率可达到99%，且可以三次还原；一般一台1800的通风柜需要两片活性炭。
2）无机废气处理采用水喷淋，用酸雾或碱雾来中和无 机废气。
